北大青鸟北京,北大青鸟学校学术部:STP与VTP实验一

北京北大青鸟通州校区学术部老师提供:

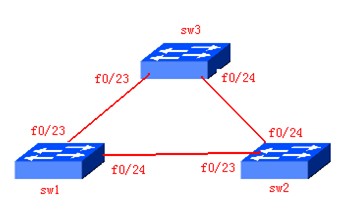

环境:三台交换机,形成一个全互连结构,sw3为2950,sw1和sw2为2900xl;
要求:设置sw3为VTP server,设置sw1和sw2为VTP client,域名为cisco,密码为:cisco,在server创建vlan 10(name:aa)和vlan20(name:bb);设置sw3为vlan1的根桥,sw1为vlan10的根桥,sw2为vlan20的根桥;(北大青鸟北京,北大青鸟学校



初始化配置:

Sw#show vlan          查看vlan信息
Sw#Delete vlan.dat      用此命令将vlan删除
Sw#show startup-config  查看一下NVRAM是否保存了配置
Sw#erase startup-config  清空配置文件
Sw#reload              重新启动交换机
sw>enable
sw#config terminal
sw(config)#hostname sw1
sw1(config)#no ip domain-lookup   关闭域名查找
sw1(config)#line console 0
sw1(config-line)#logging synchronous 命令输入达到同步
sw1(config-line)#exec-timeout 0 0    设置永不超时
sw1(config-line)#exit
(北大青鸟北京,北大青鸟学校)

步骤一、配置VTP

sw3的配置:
sw3(config)#vtp mode server        在sw3上启用vtp server
Device mode already VTP SERVER.
sw3(config)#vtp domain cisco        设置域名
Changing VTP domain name from NULL to cisco
sw3(config)#vtp password cisco       设置密码
Setting device VLAN database password to cisco
(北大青鸟北京,北大青鸟学校)

sw1的配置:
sw1#vlan database          进入vlan数据库
sw1(vlan)#vtp client         启用VTP client模式
Setting device to VTP CLIENT mode.
sw1(vlan)#vtp domain cisco   作用到cisco域中
Changing VTP domain name from NULL to cisco
sw1(vlan)#vtp password cisco      设置密码与server端相同
Setting device VLAN database password to cisco.
sw1(vlan)#exit              使配置生效
In CLIENT state, no apply attempted.
Exiting....
北大青鸟北京,北大青鸟学校)

sw2的配置:
sw2#vlan database
sw2(vlan)#vtp client
Setting device to VTP CLIENT mode.
sw2(vlan)#vtp domain cisco
Changing VTP domain name from NULL to cisco
sw2(vlan)#vtp password cisco
Setting device VLAN database password to cisco.
sw2(vlan)#exit
sw2#
(北大青鸟北京,北大青鸟学校)

步骤二、启用干道端口

sw3的配置:
sw3(config)#interface fa0/23
sw3(config-if)#switchport mode trunk    启用trunk端口
sw3(config-if)#interface fa0/24
sw3(config-if)#switchport mode trunk
(北大青鸟北京,北大青鸟学校)

sw1的配置:
sw1(config)#interface fa0/23
sw1(config-if)#switchport trunk encapsulation dot1q  封装干道协议
sw1(config-if)#switchport mode trunk             启用trunk模式
sw1(config-if)#
sw1(config)#interface fa0/24
sw1(config-if)#switchport trunk encapsulation dot1q
sw1(config-if)#switchport mode trunk
(北大青鸟北京,北大青鸟学校)

sw2的配置:
sw2(config)#interface fa0/23
sw2(config-if)#switchport trunk encapsulation dot1q
sw2(config-if)#switchport mode trunk
(北大青鸟北京,北大青鸟学校)

sw2(config)#interface fa0/24
sw2(config-if)#switchport trunk encapsulation dot1q
sw2(config-if)#switchport mode trunk
北大青鸟北京,北大青鸟学校)(未完待续)
